Комплектующие для откатных ворот

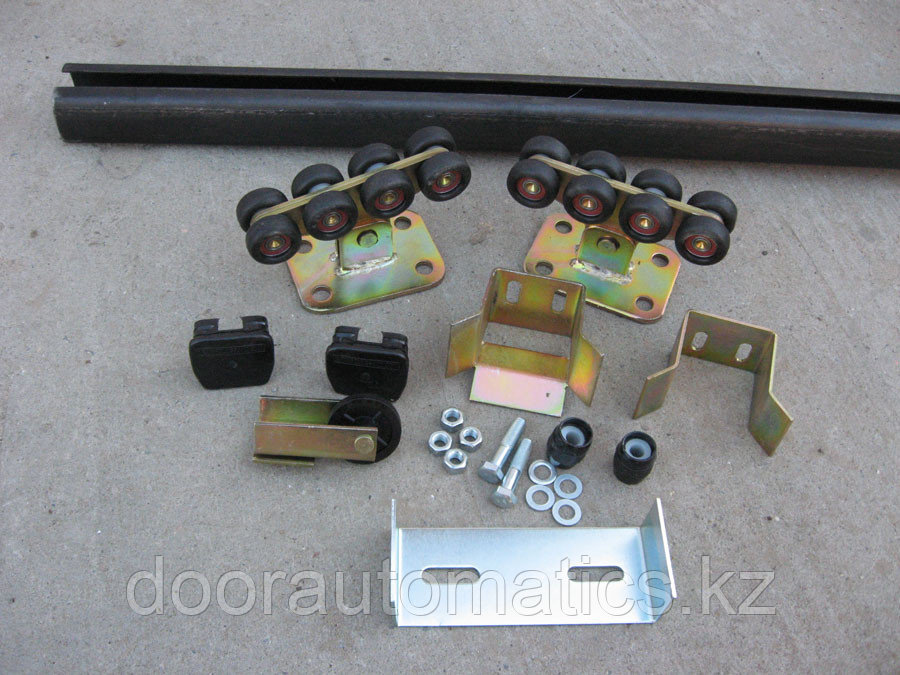

Комплект фурнитуры: * направляющая нижняя - 1 шт. * платформа роликовая - 2 шт. * ролик нижний разгрузочный - 1 шт. * улавливатель нижнего разгрузочно

Роликовая платформа



Роликовая платформа состоит из основания и качающейся платформы, на которой закреплены 8 роликов. Ролики на подшипниках качения, расположены парно, причем 2 пары средних роликов чуть выше, чем крайние. Это сделано для жесткой фиксации направляющей в платформах при прохождении воротами положения равновесия.

В подшипники роликов заложена ресурсная смазка, поэтому в процессе эксплуатации они не требуют никакого дополнительного обслуживания.


Направляющий профиль



Направляющий профиль приварен к нижней части рамы ворот на протяжении всей ее длины.

Профиль вместе с воротами надевается на предварительно закрепленные на фундаменте роликовые платформы. Направляющий профиль состоит из прочной стали и имеет специальную форму, благодаря этому ворота надежно удерживаются в нужном положении и двигаются по роликовым платформам плавно и без ударов. Стандартная его длина 6 м, при большей длине рамы профиль стыкуют.


Поддерживающая пластина с роликами



Поддерживающая пластина с роликами удерживает ворота в вертикальной плоскости, не допуская их падения.

Она состоит из основания и четырех (реже двух) роликов, расположенных парно.

Пластина с роликами закрепляется жестко к закладной в верхней части столба.

Полотно ворот движется между роликами пластины, которые имеют регулировку, позволяющую установить ворота строго вертикально.


Концевой ролик



Концевой ролик находится в передней части направляющего рельса.

Он обеспечивает плавный заезд ворот в улавливатель, поскольку ворота при движении слегка покачиваются.

Состоит ролик из основания и колеса. Колесо - на подшипнике качения, не требует обслуживания и смазки.


Улавливатель концевого ролика



Улавливатель концевого ролика устанавливают на специальном держателе рядом с тем столбом, к которому подходят ворота при закрытии.

Улавливатель регулируют по высоте так, чтобы концевой ролик заходил в него, слегка приподнимая ворота.

В закрытом состоянии вес ворот распределяется между роликовыми платформами и улавливателем.
