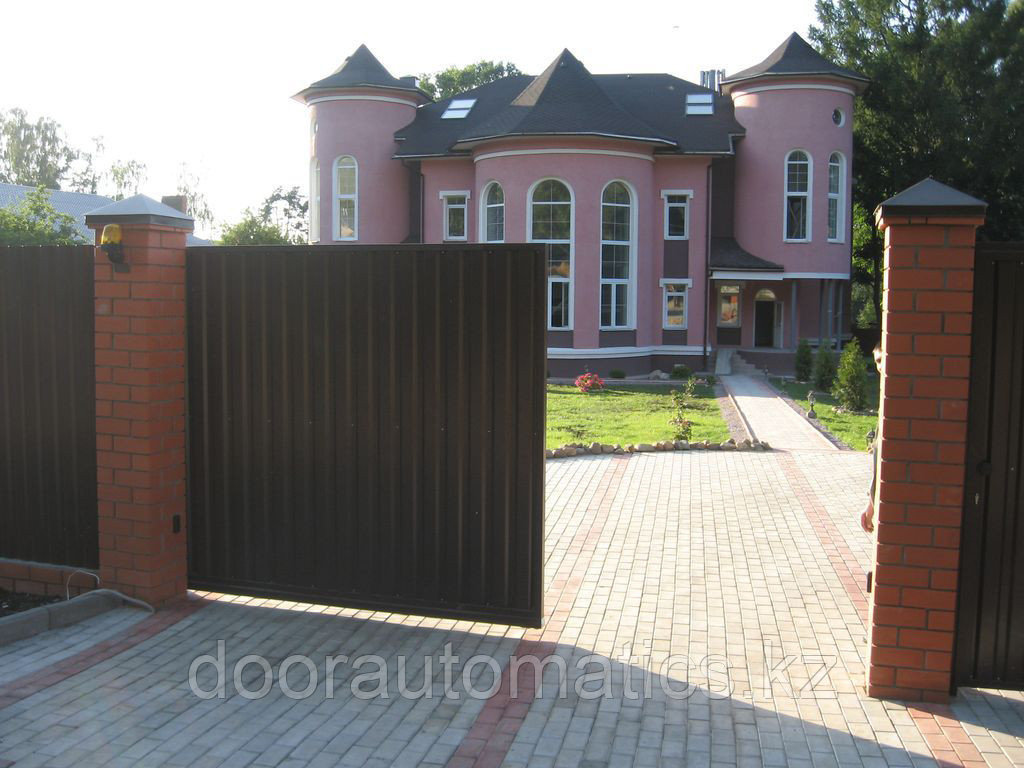

ОТКАТНЫЕ УЛИЧНЫЕ ВОРОТА В АЛЮМИНИЕВОЙ РАМЕ С ЗАПОЛНЕНИЕМ СЭНДВИЧ-ПАНЕЛЯМИ SLG-A
Откатные ворота предназначены для установки в уличные ограждающие конструкции с целью ограничения доступа на территорию и движения автотранспорта. Полотно откатных ворот изготавливается из сэндвич-панелей, окантованных алюминиевым профилем. Многообразие размеров, роликовых систем, направляющих и электроприводов откатных ворот позволяет подобрать подходящий вариант для любых объектов. Большой выбор дизайнерских решений уличных ворот позволяет изготовить полотно, которое будет гармонично сочетаться и с ограждением, и с фасадом здания. Откатные ворота DoorHan полностью отвечают требованиям российских строительных стандартов и имеют сертификаты соответствия.
Внешняя сторона откатных уличных ворот
Внутренняя сторона откатных уличных ворот
ВИДЕО
О продукте
ЗОНА ПРИМЕНЕНИЯПечать раздела
Объекты частного сектора: дачные участки
Объекты промышленного сектора: складские и производственные комплексы
ПРЕИМУЩЕСТВАПечать раздела
ДИЗАЙНПечать раздела
ДИЗАЙН ПАНЕЛЕЙ
Доска
Филенка
Горизонтальная полоса (с внутренней стороны панели)
ТИП ПОВЕРХНОСТИ
Под дерево (внешняя)
Stucco (внутренняя)
ВАРИАНТЫ ИСПОЛНЕНИЯ ЩИТОВ
Щит с вертикальным расположением сэндвич-панелей.
Щит c решеткой с вертикальным расположением сэндвич-панелей.
Щит с пиками и вензелями с вертикальным расположением сэндвич-панелей.
Щит арочный с пиками с вертикальным расположением сэндвич-панелей.
Щит арочный с решеткой с вертикальным расположением сэндвич-панелей.
Щит арочный с пиками и вензелями с вертикальным расположением сэндвич-панелей.
АЛЮМИНИЕВАЯ ОБЛИЦОВКА PREMIUM CLASSIC
Premium Classic B1, темный орех
Premium Classic B2, темный орех
Premium Hi-Tech B3
ЦВЕТА
RAL 9003 белый
RAL 8014 коричневый
RAL 8017 коричнево-красный
RAL 5005 синий
RAL 6005 зеленый
RAL 3005 бордо
RAL 9006 серебро
RAL 1014 бежевый
RAL 7004 серый
RAL 3000 красный
RAL 7016 антрацит
Венге
Золотой дуб
ТАБЛИЦА РАЗМЕРОВПечать раздела
ПАРАМЕТР | ПОКАЗАТЕЛЬ |
---|---|
Высота проема, мм | от 1 000 до 3 200 |
Ширина проема, мм | от 2 000 до 7 500 |
Просвет, мм | 100 |
РАЗМЕРЫ ПРОЕМАПечать раздела
КОНСТРУКЦИЯПечать раздела
1. Несущая балка.
2. Опора роликовая.
3. Ловитель нижний.
4. Крышка балки с роликом.
5. Универсальный верхний ловитель.
6. Направляющее устройство.
7. Электропривод.
8. Силовая рама.
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТАПечать раздела
Для замера необходимых показателей достаточно рулетки и строительного уровня.
Замер каждого параметра производится минимум по трем точкам. За итоговый размер берется максимальное значение.
H — высота проема (расстояние от земли до верха проема);
B — ширина проема (расстояние от левого края до правого края проема);
L — место в сторону сдвига (рассчитывается как B × 1,3);
h — просвет (расстояние от нижнего края щита до уровня земли), рекомендуемая величина — 100 мм.
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
Полотно ворот должно перемещаться по уровню, даже если поверхность земли имеет уклон.
СПОСОБЫ МОНТАЖАПечать раздела
Монтаж силовой рамы. Котлован глубиной 1 500 мм, шириной 500 мм и длиной, указанной в монтажной карте (i + 600), в соответствии с разметкой. Проведите песчано-гравийную подсыпку для котлована на высоту 100 мм. Бетонная подушка должна начинаться от края проема, а ее боковой край должен примыкать к поверхности столбов заказчика, если в карте бетонирования нет других указаний. | |
Бетонирование столба-ловителя. Установка столбов производится в заранее подготовленный котлован шириной и длинной 400 мм и глубиной 1 500 мм. |
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯПечать раздела
Открытие возможно в правую или левую сторону. |
Рама стандартная ОЯС (основание, якорь, столбы) под бетонирование для установки сдвижных ворот под ключ. |
Рама стандартная ОЯ (основание, якорь) под бетонирование для установки сдвижных ворот рядом с уже имеющимся прочным сооружением, позволяющим закрепить верхние поддерживающие ролики и ловители. |
Рама стандартная (основание) под сварку к опалубке для установки сдвижных ворот рядом с уже имеющимся прочным сооружением, позволяющим закрепить верхние поддерживающие ролики и ловители, а также имеющимся фундаментом для установки конструкции ворот. |
Калитка врезается в полотно сдвижных ворот для обеспечения дополнительного прохода на огороженную территорию при закрытых воротах. Параметры для врезной калитки: Минимальное расстояние слева и справа от калитки до края щита — 200 мм. Минимальное расстояние сверху и снизу от калитки до края щита — 115 мм. Минимальная ширина калитки — 800 мм. |
БАЗОВАЯ КОМПЛЕКТАЦИЯПечать раздела
Полотно из сэндвич-панелей толщиной 40 мм | |
Комплект ловителей | |
Устройство направляющее | |
Крышки для балки |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯПечать раздела
Комплект силовой рамы (предназначен для крепления автоматики и элементов подвеса полотна ворот) | |
Электропривод (позволяет автоматизировать открытие/закрытие сдвижных ворот) | |
«Лежачий полицейский» (обеспечивает легкость прокладки электропроводки между столбами — без штробления дорожного покрытия; изготавливается из износостойкого искусственного каучука) | |
Фотоэлементы безопасности (предназначены для обнаружения людей, животных и посторонних предметов в проеме ворот при движении полотна для исключения травматизма) | |
Сигнальная лампа (сигнализирует о движении ворот в течение всего цикла открытия и закрытия) | |
Дистанционное управление (современный дизайн, небольшие размеры пультов) | |
Ключ-кнопка (защита ключом, компактный корпус, надежный механизм, механическая блокировка) |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИПечать раздела
ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
---|---|---|
Звукоизоляция, дБ, класс (ГОСТ 31174) | 35 | |
Ветровая нагрузка, кг/м² | до 700 | |
Усилие ручного открывания и закрывания, Н, не более | 150 | |
Группа горючести по ГОСТ 30244-94 | Г2 | |
Группа воспламеняемости по ГОСТ 30402-96 | В2 | |
Вес полотна ворот, кг/м² | от 18 до 20 |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИПечать раздела
1. При открытии ворот вручную не прикладывайте к ним больших усилий. Передвигайте полотно ворот равномерно.
2. При использовании автоматического привода следует руководствоваться инструкциями, прилагаемыми к приводу.
3. Запрещается перемещать полотно ворот при сцепленном приводе.
4. Не допускайте детей к устройствам управления автоматическими воротами (кнопкам, пультам).
5. Следите за тем, чтобы дети и животные не находились в зоне действия ворот во время их работы.
6. Строго запрещено пересекать траекторию движения полотна во время открытия и закрытия ворот, т. к. это может привести к серьезным травмам.
7. Не подвергайте ворота ударам и не препятствуйте их свободному открытию и закрытию.
8. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультаций с изготовителем.
9. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы, мусор и снег, так как это может привести к повреждению ваших ворот.
10. Не допускайте попадания веток и кустов в зону сдвига полотна ворот для избежания помех во время его движения.
11. В зимнее время необходимо очищать от снега и наледи привод, шестерню и зубчатую рейку.
УПАКОВКАПечать раздела
УПАКОВКА В ПУЗЫРЧАТУЮ ПЛЕНКУ | ХАРАКТЕРИСТИКИ УПАКОВКИ |
---|---|
Описание | упаковка полотна сдвижных ворот представляет собой пузырчатую пленку с логотипом компании, обернутую вокруг полотна с перехлестом; пленка закреплена скотчем с логотипом компании |
Описание | упаковка рамы представляет собой пузырчатую пленку, обернутую вокруг с перехлестом; пленка закреплена скотчем с логотипом компании |
Состав | пузырчатая пленка с логотипом компании, скотч с логотипом компании |
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВАПечать раздела
Покупателю предоставляется гарантия надежности работы сдвижных ворот производства Международный Концерн DoorHan сроком на 1 год с момента приобретения изделия.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕПечать раздела
После монтажа необходимо провести проверку движения ворот. Ворота должны двигаться плавно, без рывков и посторонних звуков. Полотно должно находиться в уровне (по вертикали и горизонтали), а при закрытии заходить в ловители. Прогиб несущей балки в закрытом положении (с опорой на площадку нижнего ловителя) не должен превышать 1/300 от ширины проема ворот. В других положениях величина прогиба не лимитируется, но прогиб не должен препятствовать свободному перемещению щита и нормальной работе привода при условии превышения поверхности грунта над нулевой отметкой не более 30 мм. В противном случае отрегулируйте положение роликовых опор.
Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультаций с изготовителем. Рекомендуется использовать только оригинальные запасные части и аксессуары во время установки и дальнейшей эксплуатации сдвижных ворот. Изготовитель не несет ответственности за возможные травмы и вред, нанесенные людям, животным или вещам в случае неавторизованной модификации.
ЧЕРТЕЖИ
Ворота сдвижные с арочным щитом и с пиками. | ||
Ворота сдвижные для проемов высотой до 3 м. | ||
Ворота сдвижные для проемов высотой более 3 м. | ||
Ворота сдвижные (общий вид). | ||
Ворота сдвижные с окнами и калитками. | ||
Фрагменты. |
ПАСПОРТА И СЕРТИФИКАТЫ
Паспорт на сдвижные ворота. | |
Сертификат соответствия. |
ИНСТРУКЦИИ
Инструкция по сборке и монтажу сдвижных ворот с заполнением из сэндвич-панелей. | |
Инструкция по сборке универсальной рамы для сдвижных ворот. | |
Инструкция по эксплуатации сдвижных ворот. |
НОВИНКИПечать раздела
В стандартную комплектацию сдвижных ворот входит протектор щита (DHEN23), который защищает полотно от повреждений при входе в верхний ловитель и обеспечивает практически бесшумное закрытие ворот. Изделие состоит из стальной накладки и вставки из полиацеталя (материал с повышенной износостойкостью). | |
Универсальный нижний ловитель подходит для балки любого типоразмера, имеет кронштейн фиксации задвижки. | |
Универсальная поддерживающая опора для 138 и 95 балки обеспечивает жесткость конструкции на воротах более 6 м. | |
Пластиковая заглушка в карниз служит упором и придает эстетичный внешний вид конструкции. | |
Ловитель верхний универсальный роликовый DHEN31 (опция) обеспечивает бесшумное закрытие ворот. Прорезиненные ролики защищают лакокрасочное покрытие ворот от повреждений. Регулируемые лепестки ловителя позволяют устанавливать изделие на ворота с толщиной щита от 51 до 154 мм. |
ПОРТФОЛИО РЕАЛИЗОВАННЫХ ОБЪЕКТОВПечать раздела
Сдвижные ворота с пиками и вензелями. Цвет полотна — «венге»; цвет окантовки — RAL 8014 (коричневый).
Сдвижные ворота с горизонтальным расположением панелей. Цвет полотна — «золотой дуб»; цвет окантовки — RAL 8017 (коричнево-красный).
Основные | |
---|---|
Производитель | DoorHan |
Страна производитель | Россия |
Тип изделия | Ворота |
Область применения ворот | Бытовые |
Назначение ворот | Въездные |
Материал ворот | Металл |
Покрытие | Лакокрасочное |
Цвет | Белый |
Тип открывания ворот | Откатные |
Конструкция полотна ворот | Цельная |
Пульт дистанционного управления | Да |
Наличие утеплителя | Да |
Вес | 500 кг |
Гарантийный срок | 12 мес |
Ширина | 10 м |
Высота | 5 м |
