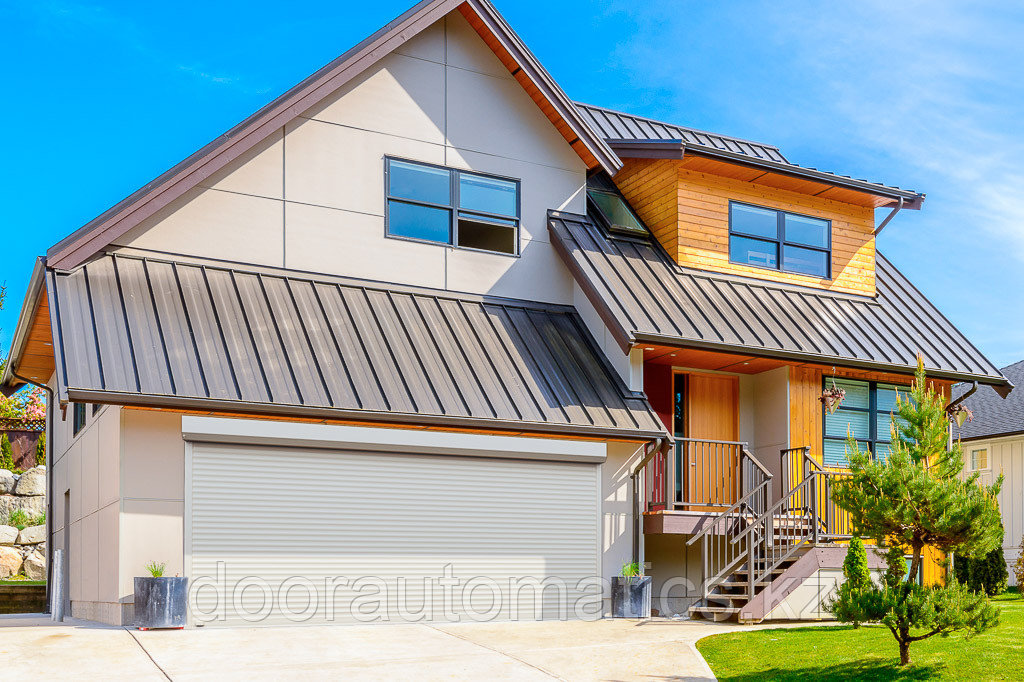

Уличные и гаражные рольворота из пенозаполненного профиля RH77M

Компания DoorHan предлагает рольворота, которые соответствуют российским и европейским нормам качества и безопасности, а также адаптированы для эксплуатации в различных климатических условиях. Рольворота используются для защиты проемов от взлома и неблагоприятных погодных условий, создают комфорт в помещениях за счет повышения тепло- и звукоизоляции. Все комплектующие для рольворот DoorHan выпускаются на современных автоматизированных линиях с применением оборудования ведущих мировых производителей. Все металлические детали оцинкованы или окрашены, что обеспечивает устойчивость к коррозии и негативному воздействию агрессивных сред, продлевает срок службы рольворот. Надежность конструкции рольворот DoorHan, безопасность их эксплуатации и соответствие российским стандартам подтверждены сертификатами.

ДИЗАЙНПечать раздела

ПЕНОЗАПОЛНЕННЫЕ ПРОФИЛИ ДЛЯ РОЛЬВОРОТ

RH77M

ЦВЕТА

Белый

Коричневый

Серый

Бежевый

Зеленый

Синий

Бордовый

Серебристый

Golden Oak

Dark Oak

Антрацит

ТАБЛИЦА РАЗМЕРОВПечать раздела

ПАРАМЕТР	ПОКАЗАТЕЛЬ
Высота проема, мм	от 1 000 до 4 500
Ширина проема, мм	от 1 000 до 5 200
Максимальная площадь полотна, м²	18
Притолока, мм	от 250 (накладной монтаж)
Пристенки, мм	от 83 (накладной монтаж)

РАЗМЕРЫ ПРОЕМАПечать раздела

КОНСТРУКЦИЯПечать раздела

1. Крышка боковая RK250S, RK300, RSK300, RSK330, RK375

2. Суппорт подшипника BS100, BS42

3a. Ролик направляющий RU77 (RV77)

4. Подшипник BR28, BR42

5. Капсула универсальная KP60, KPU60, KPU70, KPU70S, KPU102

6. Вал октагональный RV60, RV70, RV102

7. Кольцо ригельное RD60, RD70

8. Короб защитный RB250, RB300, RB330, RB375

9. Замок автоматический RB4

10. Электропривод внутривальный

11. Пластина крепления привода BU100K

12. Направляющий профиль RG83MS, RG90E, RG90MS, RG100

13. Заглушка PB14

14. Замок боковой SL77

15. Профиль концевой RA77EM, RA77KN, RA70E

16. Профиль (полотно) RH77M

17. Выключатель с ключом SWM, SWK

18. Выключатель клавишный SWB, SWH

ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТАПечать раздела

Параметры замера для накладного монтажа: H — высота проема (max), мм; B — ширина проема (max), мм; h1 — высота притолоки (min), мм; b1 и b2 — правое и левое боковые расстояния (min), мм. Параметры замера для встроенного монтажа: H — высота проема (min), мм; B — ширина проема (min), мм. Для снятия замеров необходимо использовать рулетку, строительный уровень или электронные приборы для измерения. Замер каждого параметра рекомендуется производить минимум в трех точках. При замере проема для конструкций, монтируемых встроенным способом, следует учитывать неровности стен и корректировать замеры на 5–10 мм в меньшую сторону.

ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ

Подготовленные проемы должны отвечать следующим требованиям: проемы должны иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.

СПОСОБЫ МОНТАЖАПечать раздела

	Накладной монтаж. Накладной монтаж встречается наиболее часто, для его выполнения не требуется трудоемкая подготовка откосов, связанная с подготовкой ниши под короб. При накладном типе монтажа рольставен или рольворот короб с роликовым полотном устанавливают над проемом, а направляющие профили — по обеим сторонам от него. Закрытые рольставни при этом полностью закрывают проем и находятся практически вровень с поверхностью стен.
	Встроенный монтаж, короб наружу. Встроенный монтаж позволяет расположить все элементы рольворот в нише оконного либо дверного проема. При встроенной установке, двери и окна должны открываться в сторону, противоположную установке короба.
	Встроенный монтаж, короб внутрь. Конструкция монтируется в проем, коробом внутрь, так, что полотно находится вровень с проемом.

СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯПечать раздела

Рольворота с ручным кордовым приводом. Кордовый привод поднимает роллеты с массой полотна до 40 кг за счет использования прочного стального троса.

Рольворота с ручным воротковым приводом. Воротковый привод позволяет поднять роллеты с массой полотна до 30 кг. При вращении воротка по часовой стрелке полотно поднимается, против часовой стрелки — опускается.

Рольворота с пружинно-инерционным механизмом. Пружинно-инерционный механизм применяется для роллет с массой полотна до 60 кг. Рольставни легко поднимаются вручную и быстро опускаются под собственным весом за счет того, что вес роллетного полотна уравновешивается торсионной пружиной, установленной на валу.

БАЗОВАЯ КОМПЛЕКТАЦИЯПечать раздела

	Короб в сборе. Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления — ручным или автоматическим.
	Полотно в сборе. Полотно из пенозаполненного профиля с боковыми замками, предотвращающими расхождение профиля.
	Концевой профиль с уплотнителем. В концевой профиль могут быть установлены запирающие механизмы.
	Комплект направляющих профилей с уплотнителем. Большой выбор стандартных и усиленных направляющих позволяет подобрать профили для роллетных систем, устанавливаемых на проемах любых размеров, с учетом ветровых нагрузок и требований по взломостойкости.
	Ручной или автоматический электропривод.
	Коробка с комплектацией.

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯПечать раздела

	Выключатель клавишный SWB
	Ключ-кнопка SWM для подачи управляющей команды на блок управления электропривода с помощью поворота ключа
	Блок управления CV01 для осуществления возможности дистанционного управления одной роллетой или группой роллет
	Блок управления SmartRoll для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan
	Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan
	Wi-Fi-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами
	GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода
	Пульт Transmitter-4 для дистанционного управления четырьмя автоматическими устройствами
	Пульт Transmitter-4PRO-Black для дистанционного управления четырьмя автоматическими устройствами
	Фотоэлементы безопасности Photocell-N, состоящие из инфракрасного передатчика и приемника
	Сигнальная светодиодная лампа с антенной Lamp-PRO

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИПечать раздела

ПАРАМЕТР	ЗНАЧЕНИЕ	ПРИМЕЧАНИЕ
	RH77M
Материал	алюминий, пена
Вес профиля, кг/(п/м)	0,37
Вес профиля, кг/м²	4,8
Количество ламелей на 1 м высоты полотна, шт.	13
Максимальная ширина полотна, м	5 200
Максимальная площадь полотна, м²	18

УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИПечать раздела

Правильно установленные и эксплуатируемые рольставни гарантируют надежность и долговечность работы. Для продления срока службы ваших рольставней следуйте данной инструкции.

1. Монтаж рольставен и рольворот должен проводиться квалифицированными специалистами, прошедшими обучение в концерне DoorHan.

2. Монтаж изделия должен производиться строго в соответствии с инструкцией по монтажу роллет и технической документацией концерне DoorHan.

3. Рольставни должны открываться плавно без рывков и толчков.

4. Для подъема и опускания конструкций необходимо использовать только предназначенное для этих целей управление.

5. Не прилагайте для открытия рольставен усилие более 100 Н.

6. Не рекомендуется частичное поднятие или опускание полотна рольставней, особенно для больших конструкций (размером более 3 000 × 2 000 мм).

7. В случае использования в конструкции механического замка или задвижки, запрещается подъем полотна при закрытом замке.

8. В случае использования карданного привода, при вращении, вороток следует держать под углом 45°. По стандарту EN 12453 или 12604 допустимо ручное усилие 390 Н. В случае с большими рольставнями, аварийный ручной привод (петля, кардан) пригоден только для закрывания.

9. При использовании автоматического привода следует руководствоваться инструкцией, прилагаемой к приводу.

10. Не допускайте детей к устройствам управления рольставнями (кнопкам, пультам).

11. Следите за тем, чтобы люди и животные не находились в зоне действия рольставен во время их открывания или закрывания.

12. Строго запрещено находиться под конструкцией во время ее работы, т. к. это может привести к травмам.

13. Не подвергайте рольставни ударам и не препятствуйте их свободному открыванию и закрыванию.

14. Следите за тем, чтобы во время перемещения полотна рольставен в проеме отсутствовали посторонние предметы, т. к. это может привести к повреждению конструкции.

15. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультации с изготовителем (консультацией считать обращение, несущее в себе четкое описание возникшей проблемы, которое можно документально подтвердить).

16. В зимнее время в случае оледенения частей конструкции рольставен или рольворот перед подъемом и опусканием полотна предварительно необходимо простучать полотно конструкции по контуру до полного освобождения частей конструкции ото льда, обращая особое внимание на состояние места соединения нижней планки изделия с подоконником или полом, они также должны быть очищены.

17. Необходимо производить регулярное техническое обслуживание рольставен, не реже одного раза в год.

18. В случае использования рольставен не по назначению или конструкций, габариты которых превышают рекомендуемые производителем, изготовитель не несет ответственности за их целостность и правильную работу.

19. Диагностика и ремонт конструкций рольставен или рольворот должны проводиться только квалифицированными специалистами.

УПАКОВКАПечать раздела

УПАКОВКА В КАРТОН	ХАРАКТЕРИСТИКИ УПАКОВКИ
Описание	упаковка рольворот состоит из воздушно-пузырчатой пленки и пятислойного белого картона; полотно и короб заматываются в пузырчатаю пленку, затем оборачиваются картоном, образуя короб; картонная упаковка сверху покрыта стретч-пленкой в 2 слоя и закреплена скотчем с логотипом компании
Высота, мм	от 250 до 375
Ширина, мм	от 250 до 375
Длина, мм	от 1 000 до 6 000

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВАПечать раздела

Покупателю предоставляется гарантия работоспособности роллетных систем производства МК DoorHan сроком на 1 год с момента приобретения данного изделия. В случае повреждения лакокрасочного покрытия в результате влияния климатических факторов, природных явлений, выброса твердых мелкодисперсных частиц или других агрессивных веществ, коррозии от царапин и сколов, возникших в процессе эксплуатации, гарантия на лакокрасочное покрытие утрачивает силу.
